淺析折彎機工作期間的運動過程

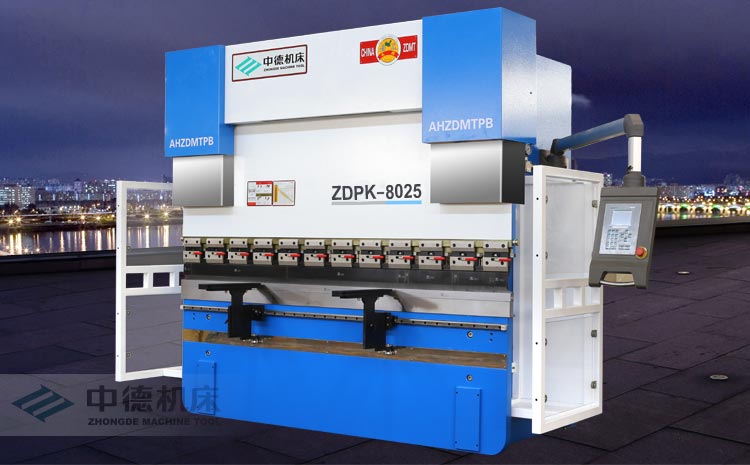

    折彎機由工作臺、支架和夾緊板三部分組成，工作臺裝在支架上，工作臺包括底座和壓板，底座通過鉸鏈和夾緊板相連，底座包括座殼、線圈和蓋板，線圈裝于座殼的凹陷內，凹陷頂部裝有蓋板。在使用時，先由導線對線圈通電，通電后對壓板產生吸引力，這樣便實現了對壓板和底座之間薄板的夾持。采用了電磁力夾持后，使得壓板能夠做成多種制件要求，而且能對有側壁的制件進行加工。鈑金加工用機器，通常用來折彎鐵板等金屬板材，折好的各種形狀板材再做成電氣柜及金屬箱體。


　　折彎機運動過程：
　?。?）靜止?fàn)顟B(tài)
　　折彎機的靜止位置是上折彎梁在上死點。為了防止產生不受控的向下運動，系統用一只無泄露背壓閥封閉了液壓缸的有桿腔。
　　（2）向下運動
　　普通折彎機的下行快速關閉運動大都采用自由落地形式，也就是通過折彎機梁及各附件的自重產生運動。在此過程中，液壓缸無桿腔通過一個充液閥補油，此時有桿腔將產生背壓?？爝M(jìn)速度可達250mm/s）則由比例方向閥開環或閉環控制?？爝M(jìn)運動從上死點開始，經過一個短暫的剎車階段后，在距折彎板材距離6mm處結束。
　?。?）沖壓/折彎
　　沖壓/折彎階段從無桿腔建壓開始。沖壓速度一方面受到油泵供油量的限制，另一方面，可通過比例閥方向閥來調節。同時，方向閥也控制折彎梁的同步運行和下死點的定位。沖壓力的限制則由比例溢流閥限制泵的壓力來完成。相應的速度、同步、定位和壓力的給定值均來自數控器。
　　（4）減壓
　　無桿腔的減壓或者是在到達下死點時開始，或者是在持續了一個短的保壓時間之后開始，這樣就變形材料一定的時間產生流動，因此能進一步提高制件的尺寸精度。保壓和減壓均由比例方向閥按著數控器的指令來完成。據要求的運行循環時間，須使減壓時間盡可能地短；但是為了避免在整個系統中產生卸荷沖擊，又要求足夠長?？傊?，減壓曲線不允許太陡要求平穩。整個過程的優化則通過比例方向閥來實現。
